Plots - Soportes Basculantes Regulables

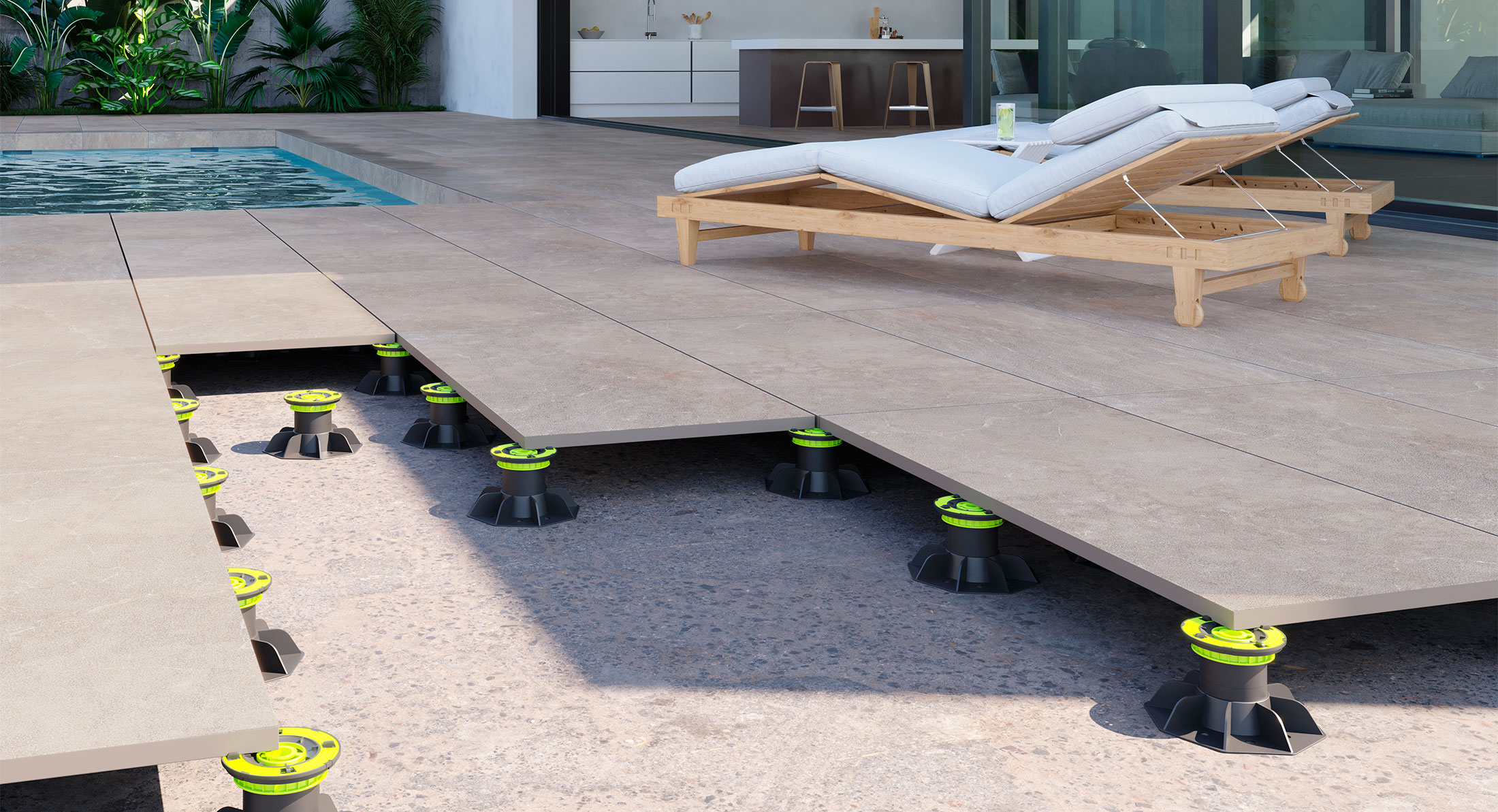

Gama de Soportes Basculantes Regulables para suelos flotantes en altura.
Modelo de Utilidad Nacional Patentado nº202132084
El Plot más versatil del mercado
La base ha sido diseñada con unos agarres grandes que le permiten ganar en resistencia y estabilidad.
MEJOR AJUSTE
El diseño en forma octogonal de la base permite llevar al límite la colocación con las 8 esquinas, además permite recortar el área si es necesario.
AUTONIVELACIÓN EN SOPORTE
La basculación en la parte superior permite un ángulo de autonivelación de hasta 5.24% y bloquear el ángulo que se precise con una la llave.
UN PRODUCTO Y MAYOR RANGO DE ALTURAS
Se pueden combinar los 2 tipos de bases con la ROSCA 10 o ROSCA 50 para ganar altura según las necesidades. Referencias totalmente compatibles entre si.
ADAPTABILIDAD
El usuario puede adaptar el montaje según la altura que precise al tener 2 modelos de base y 2 tipos de ROSCA sin incurrir en gastos de material sobrante.
SU BASCULACIÓN NEUTRALIZA MÁS ÁNGULO DE DESNIVEL QUE OTRAS MARCAS
¡HASTA UN 5,24%!
Ficha Técnica PLOTS
Descarga la ficha técnica de nuestros soportes para pavimento elevado

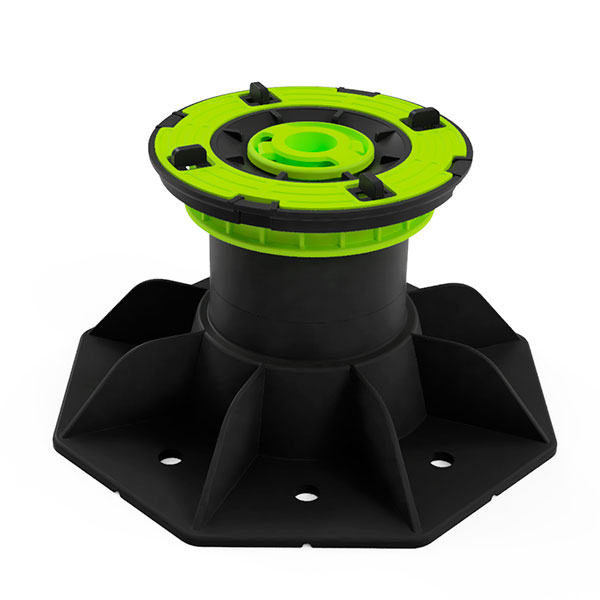

Nivelador largo
SHH

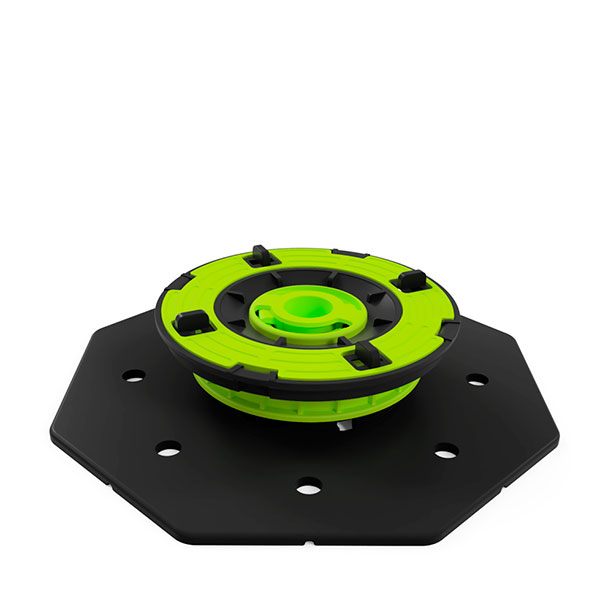

Nivelador corto
SBR · SBR10 · SBR50
- Elevación desde 10 hasta 230 mm.
- Salva desniveles de hasta un 5,24%
- Resistencia extrema a cargas e intemperie
- Apto para creación de suelos técnicos de baja altura en interior (SF-10 y SF-20)

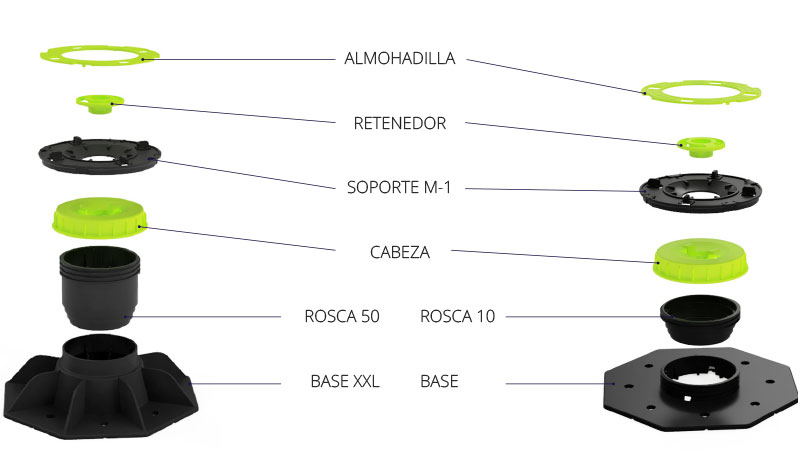

¿Cómo combinarlas?
| SF-10 | SF-10 | SBR | SBR 10 | SBR 50 | SHH |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
| FIJO Altura fija 10mm |
FIJO Altura fija 20mm |
BASCULANTE Altura regulable 30mm-40mm |
BASCULANTE Altura regulable 40mm-80mm |
BASCULANTE Altura regulable 80mm-120mm |
BASCULANTE Altura regulable 120mm-220mm |
| 1 Soporte M-1 1 Almohadilla |
2 Soportes M-1 1 Almohadilla | 1 Soportes M-1 1 Almohadilla 1 Cabeza 1 Base 1 Retenedor 1 Llave Metálica |
1 Soporte M-1 1 Almohadilla 1 Cabeza 1 Base 1 Retenedor 1 Rosca 10 1 Llave Metálica |
1 Soporte M-1 1 Almohadilla 1 Cabeza 1 Base 1 Retenedor 1 Rosca 50 1 Llave Metálica |
1 Soporte M-1 1 Almohadilla 1 Cabeza 1 Base XXL 1 Retenedor 1 Rosca 10 1 Llave Metálica |
| +1 Rosca 10 40 mm - 60 mm |
+1 Rosca 10 80 mm - 100 mm |
+1 Rosca 10 120 mm - 140 mm |
|||
| +2 Rosca 10 40 mm - 70 mm |
+2 Rosca 10 80 mm - 110 mm |
+1 Rosca 50 120 mm - 180 mm |
|||
| +3 Rosca 10 40 mm - 80 mm |
+3 Rosca 10 80 mm - 120 mm |
+2 Rosca 50 120 mm - 230 mm |

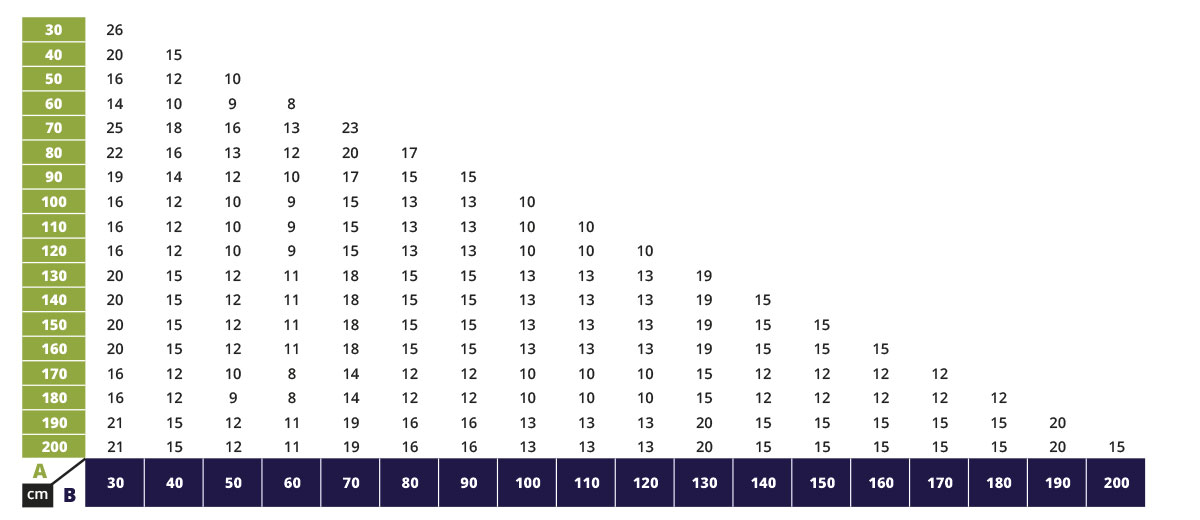

COLOCACIÓN CON APOYO CENTRAL
Pavimentos de mas de 60 x 60 cm.
Distancia máxima entre apoyos = 60 cm.
El dato obtenido en el cruce de las dimensiones de la pieza (A y B) que vas a colocar son los Plots/m2 para ese formato de pavimento.
Deberás multiplicar esta cifra por los m2 totales que vayas a cubrir con tu suelo elevado para obtener la cantidad total de Plots que vas a necesitar.

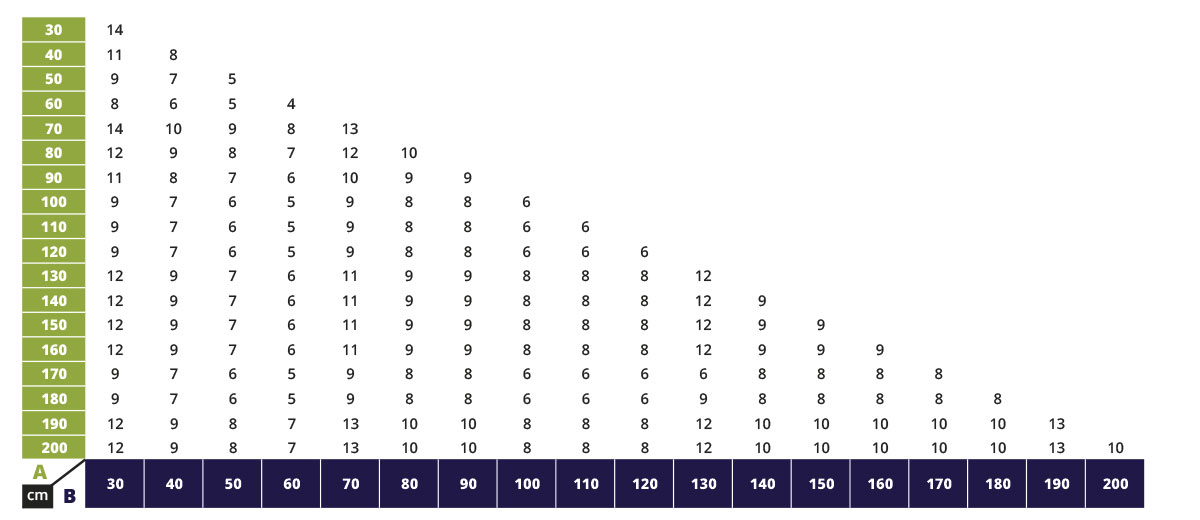

COLOCACIÓN SIN APOYO CENTRAL
Apoyos en esquinas
Distancia máxima entre apoyos = 60 cm.
